閉式泡沫—水噴淋滅火系統屬于自動噴水—泡沫聯用滅火系統中的一種類型。它是在原有的濕式自動噴水滅火系統基礎上增加了泡沫供給裝置，當被保護場所起火，該系統能迅速?lài)姵雠菽瓕⒎雷o(hù)區覆蓋，防止火災蔓延控制火勢，然后利用消防水滅火，防止火災復燃。

    主要適用于地下停車庫、飛機維修庫、化學危險品倉庫、生產車間等室內易燃液體火災或堆放易燃固體等區域。

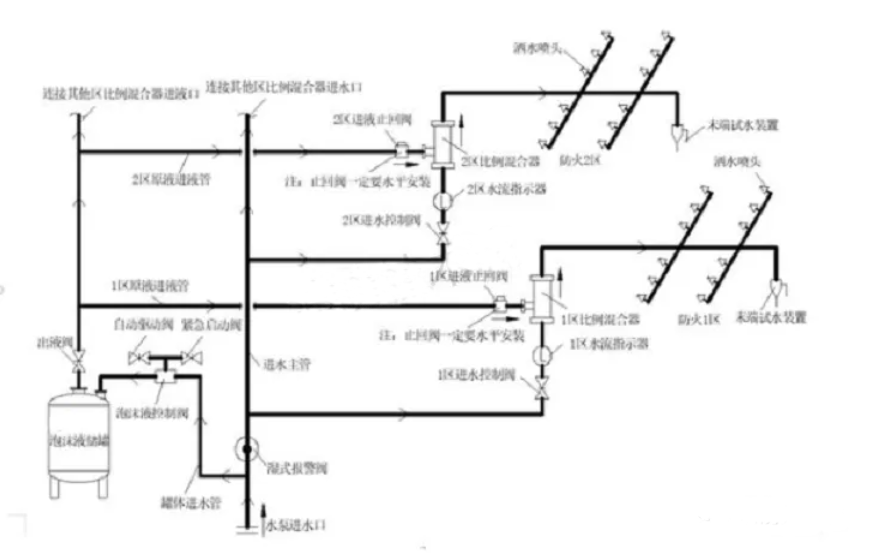

    系統組成及結構示意圖

    由消防水源、消防泵、濕式報警閥、水流指示器、泡沫罐和比例混合裝置、閉式灑水噴頭、控制裝置、末端試水裝置、配套的控制閥及管路等組成。

    工作原理

    當其中一個區發生火災時閉式噴頭感應爆破出水，該區域管網內的水動作，對應區域水流指示器、報警閥動作發出報警信號，同時將報警信號反饋給控制中心，濕式報警閥壓力開關動作啟動消防泵同時給予24V電壓打開泡沫液自動控制閥，消防管道內的水一部分水進入泡沫罐內，擠壓膠囊，使泡沫液通過出液閥進入對應區域的比例混合器內后與另一部分水混合形成泡沫混合液，通過管網流入對應區域的閉式噴頭噴灑形成泡沫混合液進行滅火。

    設計施工驗收?qǐng)?zhí)行標準

    主要執行現行國家標準《泡沫滅火系統技術標準》GB50151-2021，自2021年10月1日起實施，替代原國標《泡沫滅火系統設計規范》GB50151-2010和《泡沫滅火系統施工及驗收規范》GB50281-2006，適用于新建、改建、擴建工程中設置的泡沫滅火系統的設計、施工、驗收及維護管理。

    泡沫-水噴淋系統的管道應采用熱鍍鋅鋼管，其報警閥組、水流指示器、壓力開關、末端試水裝置、末端放水裝置的設置，應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的相關規定。
