（一） 防火涂料分類



    按火災防護對象分為：



    a）普通鋼結構防火涂料：用于普通工業與民用建（構）筑物鋼結構表面的防火涂料；



    b）特種鋼結構防火涂料：用于特殊建（構）筑物（如石油化工設施、變配電站等）鋼結構表面的防火涂料。



    按使用場所分為：



    a）室內鋼結構防火涂料：用于建筑物室內或隱蔽工程的鋼結構表面的防火涂料；



    b）室外鋼結構防火涂料：用于建筑物室外或露天工程的鋼結構表面的防火涂料。



    按分散介質分為：



    a）水基性鋼結構防火涂料：以水作為分散介質的鋼結構防火涂料；



    b）溶劑性鋼結構防火涂料：以有機溶劑作為分散介質的鋼結構防火涂料。



    按防火機理分為：



    a）膨脹型鋼結構防火涂料：涂層在高溫時膨脹發泡，形成耐火隔熱保護層的鋼結構防火涂料；



    b）非膨脹型鋼結構防火涂料：涂層在高溫時不膨脹發泡，其自身成為耐火隔熱保護層的鋼結構防火涂料。



    （二） 鋼結構防火涂料選用原則



    1、室內裸露鋼結構、輕型屋蓋鋼結構及有裝飾要求的鋼結構，當規定其耐火極限在1.5h及以下時，宜選用薄涂型鋼結構防火涂料。



    2、室內隱蔽鋼結構、高層全鋼結構及多層廠房鋼結構，當規定其耐火極限在1.5h以上時，應選用厚涂型鋼結構防火涂料，非膨脹型防火涂料。



    3、露天鋼結構，應選用適合室外用的鋼結構防火涂料。



    4、設計耐火極限大于1.50h的構件，不宜選用膨脹型防火涂料；



    5、室外、半室外鋼結構采用膨脹型防火涂料時，應選用符合環境對其性能要求的產品；



    6、非膨脹型防火涂料涂層的厚度不應小于10mm；



    7、防火涂料與防腐涂料應相容、匹配。



    （三） 鋼結構防火涂料的特點



    1、非膨脹型防火涂料以膨脹蛭石、膨脹珍珠巖、礦物纖維等無機絕熱材料為主，配以無機黏結劑制成，隔熱性能、黏結性能良好且物理化學性能穩定、使用壽命長，具有較好的耐久性，應優先選用。但非膨脹型防火涂料的涂層強度較低、表面外觀較差，更適宜用于隱蔽構件。



    2、膨脹型防火涂料以有機高分子材料為主。隨著時間的延長，這些有機材料可能發生分解、降解、溶出等不可逆反應，使涂料“老化”失效，出現粉化、脫落或膨脹性能下降。膨脹型防火涂料的大量應用主要在1990年后，目前尚無直接評價其老化速度及壽命標準的量化指標，只能從涂料的綜合性能來判斷其使用壽命的長短。不過有兩點可以確定：一是非膨脹型防火涂料壽命比膨脹型防火涂料壽命長；二是涂料所處的環境條件越好，其使用壽命越長。所以本規范對膨脹型防火涂料的使用范圍給予一定的限制。



    3、室外、半室外鋼結構的環境條件比室內鋼結構更為嚴酷、不利，對膨脹型防火涂料的耐水性、耐冷熱性、耐光照性、耐老化性要求更高。國內某大型體育場雨棚鋼結構采用某膨脹型防火涂料，在10年后出現涂層老化、性能下降及脫落等現象。



    4、非膨脹型防火涂料中膨脹蛭石、膨脹珍珠巖的粒徑一般為1mm～4mm，如涂層厚度太小，施工難度大，難以保證施工質量，為此本規范規定了非膨脹型防火涂層的最小厚度為10mm。



    5、應特別注意防火涂料與防腐涂料的相容性問題，尤其是膨脹型防火涂料，因為它與防腐油漆同為有機材料，可能發生化學反應。在不能出具第三方證明材料證明“防火涂料、防腐涂料相容”的情況下，應委托第三方進行試驗驗證。膨脹型防火涂料、防腐油漆的施工順序為：防腐底漆、防腐中間漆、防火涂料、防腐面漆，在施工時應控制防腐底漆、中間漆的厚度，避免由于防腐底漆、中間漆的高溫變性導致防火涂層的脫落，避免因面漆過厚、過硬而影響膨脹型防火涂料的發泡膨脹。



    （四） 鋼結構防火涂料保護構造



    鋼結構采用噴涂非膨脹型防火涂料保護時，其防火保護構造宜按下圖選用。有下列情況之一時，宜在涂層內設置與鋼構件相連接的鍍鋅鐵絲網或玻璃纖維布：



    1 構件承受沖擊、振動荷載；



    2 防火涂料的黏結強度不大于0.05MPa；



    3 構件的腹板高度大于500mm且涂層厚度不小于30mm；



    4 構件的腹板高度大于500mm且涂層長期暴露在室外。







    （五） 鋼結構防火保護措施分類



    鋼結構的防火保護可采用下列措施之一或其中幾種的復（組）合：



    1 噴涂（抹涂）防火涂料；



    2 包覆防火板；



    3 包覆柔性氈狀隔熱材料；



    4 外包混凝土、金屬網抹砂漿或砌筑砌體。



    （六） 包覆防火板



    鋼結構采用包覆防火板保護時，應符合下列規定： 1 防火板應為不燃材料，且受火時不應出現炸裂和穿透裂縫等現象；



    2 防火板的包覆應根據構件形狀和所處部位進行構造設計，并應采取確保安裝牢固穩定的措施；



    3 固定防火板的龍骨及黏結劑應為不燃材料。龍骨應便于與構件及防火板連接，黏結劑在高溫下應能保持一定的強度，并應能保證防火板的包敷完整。

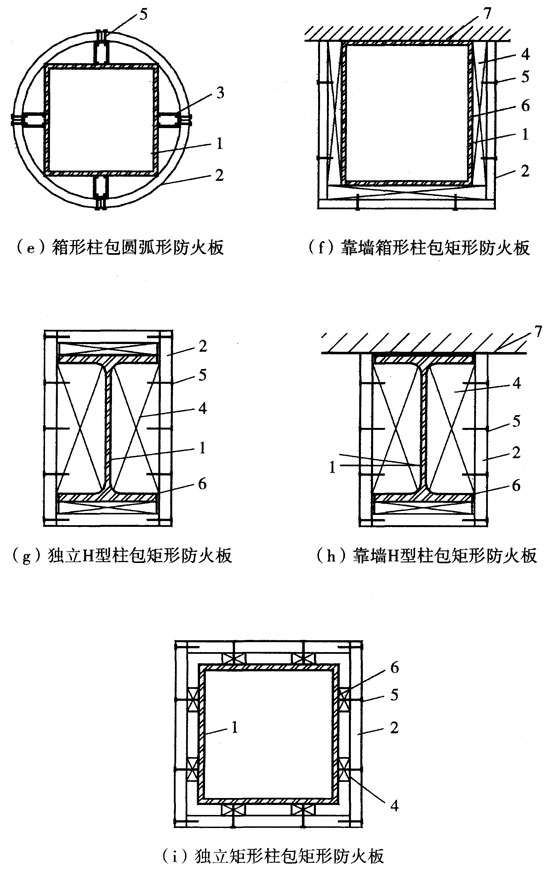

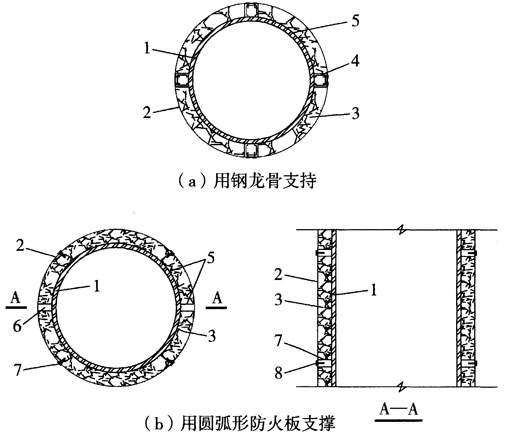

    鋼結構采用包覆防火板保護時，鋼柱的防火板保護構造宜按下圖選用

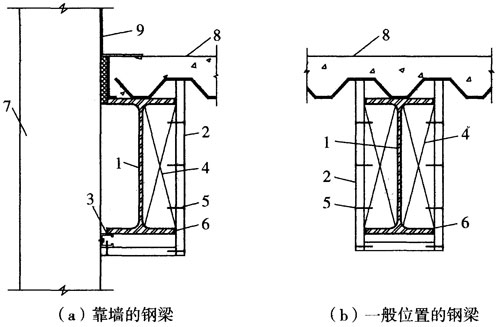

    鋼結構采用包覆防火板保護時，鋼梁的防火板保護構造宜按下圖選用







    （七） 包覆柔性氈狀隔熱材料



    鋼結構采用包覆柔性氈狀隔熱材料保護時，應符合下列規定：



    1 不應用于易受潮或受水的鋼結構；



    2 在自重作用下，氈狀材料不應發生壓縮不均的現象。





    （八） 外包混凝土、金屬網抹砂漿或砌筑砌體



    鋼結構采用外包混凝土、金屬網抹砂漿或砌筑砌體保護時，應符合下列規定：



    1 當采用外包混凝土時，混凝土的強度等級不宜低于C20；



    2 當采用外包金屬網抹砂漿時，砂漿的強度等級不宜低于M5；金屬絲網的網格不宜大于20mm，絲徑不宜小于0.6mm；砂漿最小厚度不宜小于25mm；



    3 當采用砌筑砌體時，砌塊的強度等級不宜低于MU10。
